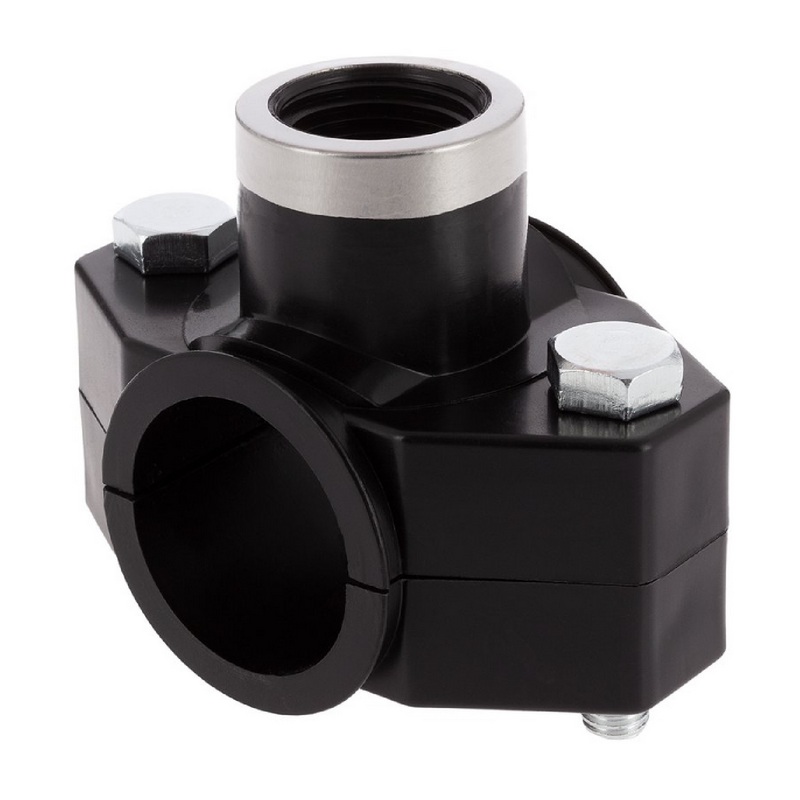

20 mm x 1/2" PP PE Anbohr Abzweig Schelle Klemmschale x Innengewinde DVGW [PN16]
![20 mm x 1/2" PP PE Anbohr Abzweig Schelle Klemmschale x Innengewinde DVGW [PN16]](https://www.deinschlauch24.de/media/05/27/b1/1741509113/ppeabs02004ga-00_16f2ecbbe2cd3992.jpg?ts=1741629373 "20 mm x 1/2\" PP PE Anbohr Abzweig Schelle Klemmschale x Innengewinde DVGW [PN16]")
![40 mm x 1" PP PE Anbohr Abzweig Schelle Klemmschale x Innengewinde DVGW [PN16]](https://www.deinschlauch24.de/media/69/87/c3/1741509110/ab-schelle-verstaerkt-2-schrauben-01_8f8dc9e49491670f.jpg?ts=1741629361 "40 mm x 1/2\" PP PE Anbohr Abzweig Schelle Klemmschale x Innengewinde DVGW [PN16]")
![40 mm x 1" PP PE Anbohr Abzweig Schelle Klemmschale x Innengewinde DVGW [PN16]](https://www.deinschlauch24.de/media/42/53/8d/1741509111/ab-schelle-verstaerkt-2-schrauben-02_3129c1fb320278a3.jpg?ts=1741629342 "40 mm x 1/2\" PP PE Anbohr Abzweig Schelle Klemmschale x Innengewinde DVGW [PN16]")
Die Abbildung kann leicht vom Original abweichen.
| Material: | NBR (Nitrile Butadiene Rubber), PP (Polypropylen) |
|---|---|
| Farbe: | schwarz |
| Durchmesser/Nennweite: | 1/2" (innen), 20 mm (innen) |
| Temperaturbeständigkeit: | - 10°C bis + 60°C |
| → Weitere Merkmale ansehen | |
20 mm x 1/2" PP PE Anbohr Abzweig Schelle Klemmschale x Innengewinde DVGW [PN16]
PP PE Anbohrschelle 20 mm x 1/2" Klemmschale x verstärktem Innengewinde mit DVGW Zulassung. Maximaler Betriebsdruck PN 16 bar.
-> weiter zu ausführlichen Beschreibung
20 mm x 1/2" PP PE Anbohr Abzweig Schelle Klemmschale x Innengewinde DVGW [PN16]
Anbohrschellen dienen dazu, nachträglich Abzweige in bestehende PE-Wasserleitungen zu installieren. Die Anbohrschelle wird über einem bestehende PE Rohr verschraubt und an der entsprechenden Stelle wird dann ein Loch gebohrt. Die Schelle dichtet das Rohr komplett ab und somit wurde ein Abgang geschaffen, um z.B. eine weiterte Leitung an dieser Stelle anzubringen.
Die angegebenen Maße bei den Schellen betreffen den Innendurchmesser. Schellen mit einem Gewindedurchmesser ab 1 1/4“ haben eine Edelstahlringverstärkung.
Die Schellen finden ihren Einsatz in der Landwirtschaft, Beregnung und Bewässerung sowie in Industrieanlagen.
Merkmale:
- UV-beständig / Hohe Abriebfestigkeit
- Anschluss: Klemmschelle x Innengewinde
- Schrauben-Anzahl: 2
- Arbeitsdruck: PN 16 bar
- Material: PP
- O-Ring: NBR
- Zulassung: DVGW (Trinkwasserzulassung)
- max. Temperatur: 60°C
WARN- UND SICHERHEITSHINWEISE
Verletzungs-, Quetschgefahr: Verwende Sie Klemmverbinder nur für die vorgesehene Anwendung und achten Sie darauf, dass die Klemmverbinder korrekt zu den verwendeten Rohren und Schläuchen passen und für den vorgesehenen Druckbereich geeignet sind. Überprüfen Sie die Dichtungen auf Unversehrtheit und stellen Sie sicher, dass sie richtig positioniert sind, um Leckagen und somit zu das Austreten von Medien vermeiden. Ziehen Sie die Klemmverbinder gleichmäßig und mit dem richtigen Drehmoment an, um Beschädigungen am Material oder der Verbindung zu verhindern. Verwenden Sie passendes Montagewerkzeug, um Beschädigungen zu vermeiden. Tragen Sie Handschuhe und Augenschutz, um sich vor Verletzungen durch scharfe Kanten sowie wegspringende bzw. wegfliegende Teilen zu schützen.
Verletzungsgefahr: Verwenden Sie Dichtungen, Dichtringe und O-Ringe nur für die vorgesehene Anwendungen und achten Sie darauf, dass diese unbeschädigt und korrekt eingesetzt sind. Tragen Sie Handschuhe, um sich vor Verletzungen durch scharfe Kanten oder chemische Einwirkungen zu schützen.
Quetschgefahr: Achten Sie darauf, dass Anbohrschellen nicht überdehnt werden, um ein Abrutschen zu vermeiden. Verwenden Sie das Montagewerkzeug nur in einem stabilen und sicheren Arbeitsbereich. Tragen Sie Handschuhe und Augenschutz, um sich vor Verletzungen durch wegspringende bzw. wegfliegende Teilen zu schützen.
Hersteller
| STRACAU VALVES FRANCE |
| Rue des Frères Lumière 33 |
| 69740 Genas |
| Auvergne-Rhône-Alpes, Frankreich |
| E-Mail: info@stracau.com |
Alle Maßangaben werden in Meter, Millimeter, Zoll, Milliliter, Liter, Gewichtsangaben in Gramm angegeben. Für die fotografische Darstellung verwenden wir verschiedene Artikelgrößen sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt und ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Eine Zweckentfremdung ist ohne ausdrückliche und schriftliche Genehmigung untersagt.
Staffelpreise:
| Anzahl | Stückpreis |
|---|---|
| Bis 4 Stück |
2,50 €*
|
| Ab 5 Stück |
2,45 €*
|
| Ab 10 Stück |
2,38 €*
|
| Artikel-Nr: | PPEABS02004GA |
| Lagerplatz: | PPE-20093 |
| RoHS - Information |
2.50 €* pro Stück
Neuer Wareneingang in bis zu : 10 TagenHinweis: Bestellungen, die über die aktuell vorrätige Menge hinausgehen, sind jederzeit möglich. Bitte beachte jedoch die angegebenen Lieferzeiten bei Erhöhung der Liefermenge.
Du hast noch Fragen zu diesem Artikel:
Anfrage senden20 mm x 1/2" PP PE Anbohr Abzweig Schelle Klemmschale x Innengewinde DVGW [PN16]
Anbohrschellen dienen dazu, nachträglich Abzweige in bestehende PE-Wasserleitungen zu installieren. Die Anbohrschelle wird über einem bestehende PE Rohr verschraubt und an der entsprechenden Stelle wird dann ein Loch gebohrt. Die Schelle dichtet das Rohr komplett ab und somit wurde ein Abgang geschaffen, um z.B. eine weiterte Leitung an dieser Stelle anzubringen.
Die angegebenen Maße bei den Schellen betreffen den Innendurchmesser. Schellen mit einem Gewindedurchmesser ab 1 1/4“ haben eine Edelstahlringverstärkung.
Die Schellen finden ihren Einsatz in der Landwirtschaft, Beregnung und Bewässerung sowie in Industrieanlagen.
Merkmale:
- UV-beständig / Hohe Abriebfestigkeit
- Anschluss: Klemmschelle x Innengewinde
- Schrauben-Anzahl: 2
- Arbeitsdruck: PN 16 bar
- Material: PP
- O-Ring: NBR
- Zulassung: DVGW (Trinkwasserzulassung)
- max. Temperatur: 60°C
WARN UND SICHERHEITSHINWEISE
Verletzungs-, Quetschgefahr: Verwende Sie Klemmverbinder nur für die vorgesehene Anwendung und achten Sie darauf, dass die Klemmverbinder korrekt zu den verwendeten Rohren und Schläuchen passen und für den vorgesehenen Druckbereich geeignet sind. Überprüfen Sie die Dichtungen auf Unversehrtheit und stellen Sie sicher, dass sie richtig positioniert sind, um Leckagen und somit zu das Austreten von Medien vermeiden. Ziehen Sie die Klemmverbinder gleichmäßig und mit dem richtigen Drehmoment an, um Beschädigungen am Material oder der Verbindung zu verhindern. Verwenden Sie passendes Montagewerkzeug, um Beschädigungen zu vermeiden. Tragen Sie Handschuhe und Augenschutz, um sich vor Verletzungen durch scharfe Kanten sowie wegspringende bzw. wegfliegende Teilen zu schützen.
Verletzungsgefahr: Verwenden Sie Dichtungen, Dichtringe und O-Ringe nur für die vorgesehene Anwendungen und achten Sie darauf, dass diese unbeschädigt und korrekt eingesetzt sind. Tragen Sie Handschuhe, um sich vor Verletzungen durch scharfe Kanten oder chemische Einwirkungen zu schützen.
Quetschgefahr: Achten Sie darauf, dass Anbohrschellen nicht überdehnt werden, um ein Abrutschen zu vermeiden. Verwenden Sie das Montagewerkzeug nur in einem stabilen und sicheren Arbeitsbereich. Tragen Sie Handschuhe und Augenschutz, um sich vor Verletzungen durch wegspringende bzw. wegfliegende Teilen zu schützen.
| Beständigkeit: | Frischwasser, Schmutzwasser, UV |
|---|---|
| Betriebsdruck (max.): | 16 bar |
| Druckstufe: | PN 16 |
| Durchmesser / Nennweite: | 1/2" (innen), 20 mm (innen) |
| Farbe: | schwarz |
| Form: | Gerade |
| Material: | NBR (Nitrile Butadiene Rubber), PP (Polypropylen) |
| Produktart: | Anbohrschelle |
| Schraube(n): | 2 Stück |
| Temperaturbereich: | - 10°C bis + 60°C |
| Verwendung: | Abwasserleitung, Bauwirtschaft, Bewässerung, GALA-Bau, Gartenbau, Hochbau, Holzverarbeitung, Industrie, Kommunen, Konstruktion, Landwirtschaftliche Nutzung, Sportplätze, Straßenbau, leicht zu Handhaben |
| Zulassung: | KTW- und DVGW W270, RoHS 2015/863/EU |
