CLAMP Kupplungen
Das Clamp Kupplungssystem ist ein Rohrverbindungssystem aus Edelstahl (AISI 316), das es ermöglicht hygienische Verbindungen in Rohrleitungen herzustellen. Wo Hygiene entscheidend ist und Kupplungen und Rohrsysteme täglich gereinigt werden müssen, dort finden sich Clamp Kupplung, Flansch, Stutzen und Dichtung in ihrem Einsatz.
Verbunden werden die Clamp Flansche zwischen denen sich die Dichtung befindet mit einer Schlauchklemme. Clamp Verbindungen kennen keine weibliche und männliche Seite, beide Seiten haben den gleichen Flansch und sind vollständig austauschbar.
Vorteile:
- schneller Auf- und Abbau
- leichte Reinigung
- leicht abzudichten
- kein Mutter / Vater Anschluss – alle Fittings sind miteinander verwendbar
- Alle Komponenten des Clamp-Systems wie Kupplungen, Flansche und Zubehör sind aus Edelstahl gefertigt

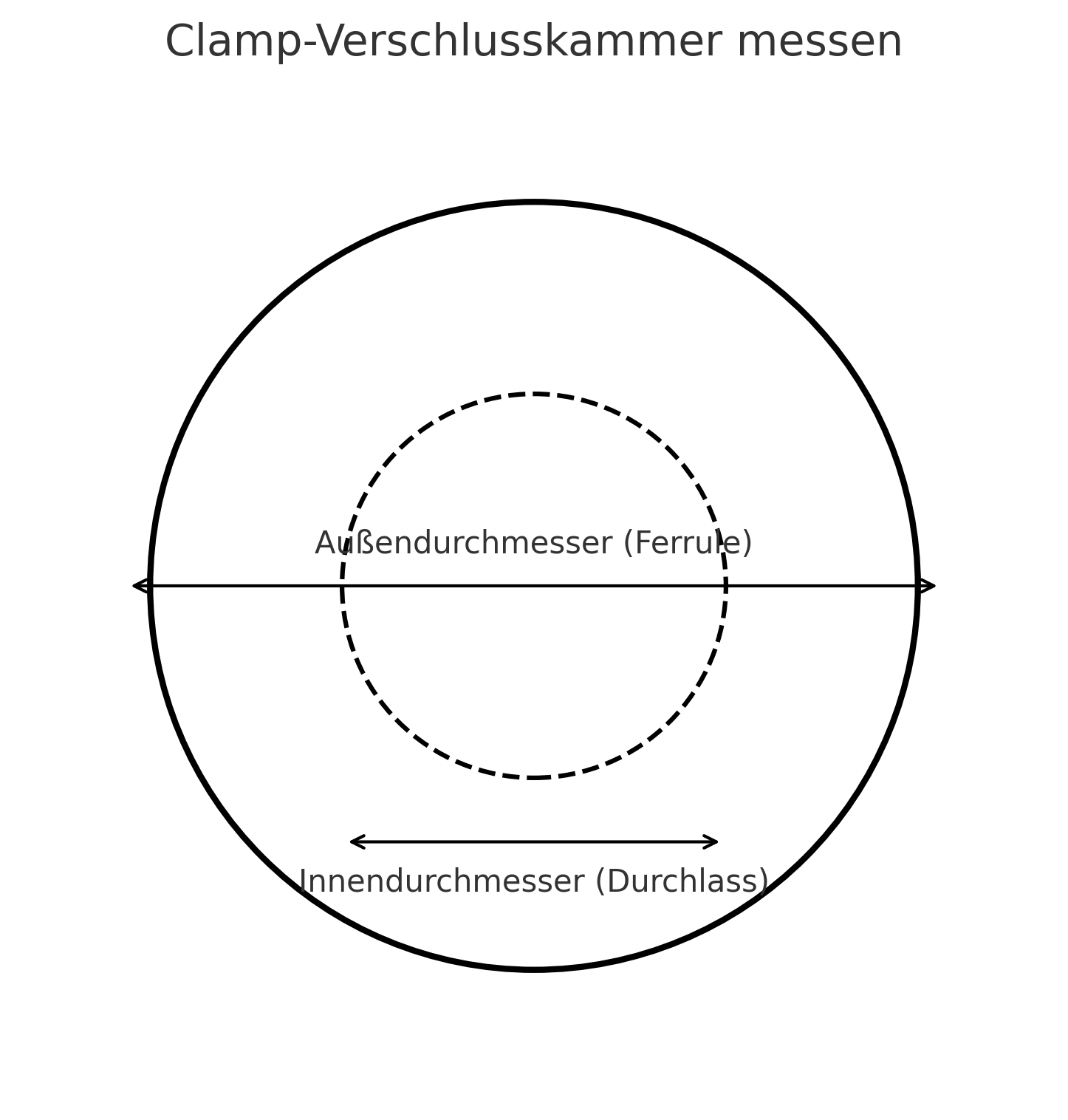

Clamp-Verschlusskammer messen
Um die richtige Clamp-Größe zu bestimmen, wird nicht der Rohrdurchmesser gemessen, sondern der Außendurchmesser der Ferrule (Flanschrand).
Typische Maße:
| Clamp-Norm | Außendurchmesser (Ferrule) | Innendurchlass |
|---|---|---|
| 1″ | 34,0 mm | ca. 22 mm |
| 1,5″ | 50,5 mm | ca. 34 mm |
| 2″ | 64,0 mm | ca. 47 mm |
| 2,5″ | 77,5 mm | ca. 59 mm |
| 3″ | 91,0 mm | ca. 72 mm |
| 4″ | 119,0 mm | ca. 97 mm |
Merksatz: Die Clamp-Größe richtet sich immer nach dem Außendurchmesser der Ferrule, nicht nach dem Rohr oder dem Innendurchlass.
Deinschlauch24.de
CLAMP Verschluss Klammer (1-Gelenk) Teller 25,4 mm - PN 25 bar
Preis: 8.95 €* pro Stück
Deinschlauch24.de
CLAMP Verschluss Klammer (1-Gelenk) Teller 34 mm - PN 25 bar
Preis: 8.95 €* pro Stück
Deinschlauch24.de
CLAMP Verschluss Klammer (1-Gelenk) Teller 50,5 mm - PN 25 bar
Preis: 8.95 €* pro Stück
Deinschlauch24.de

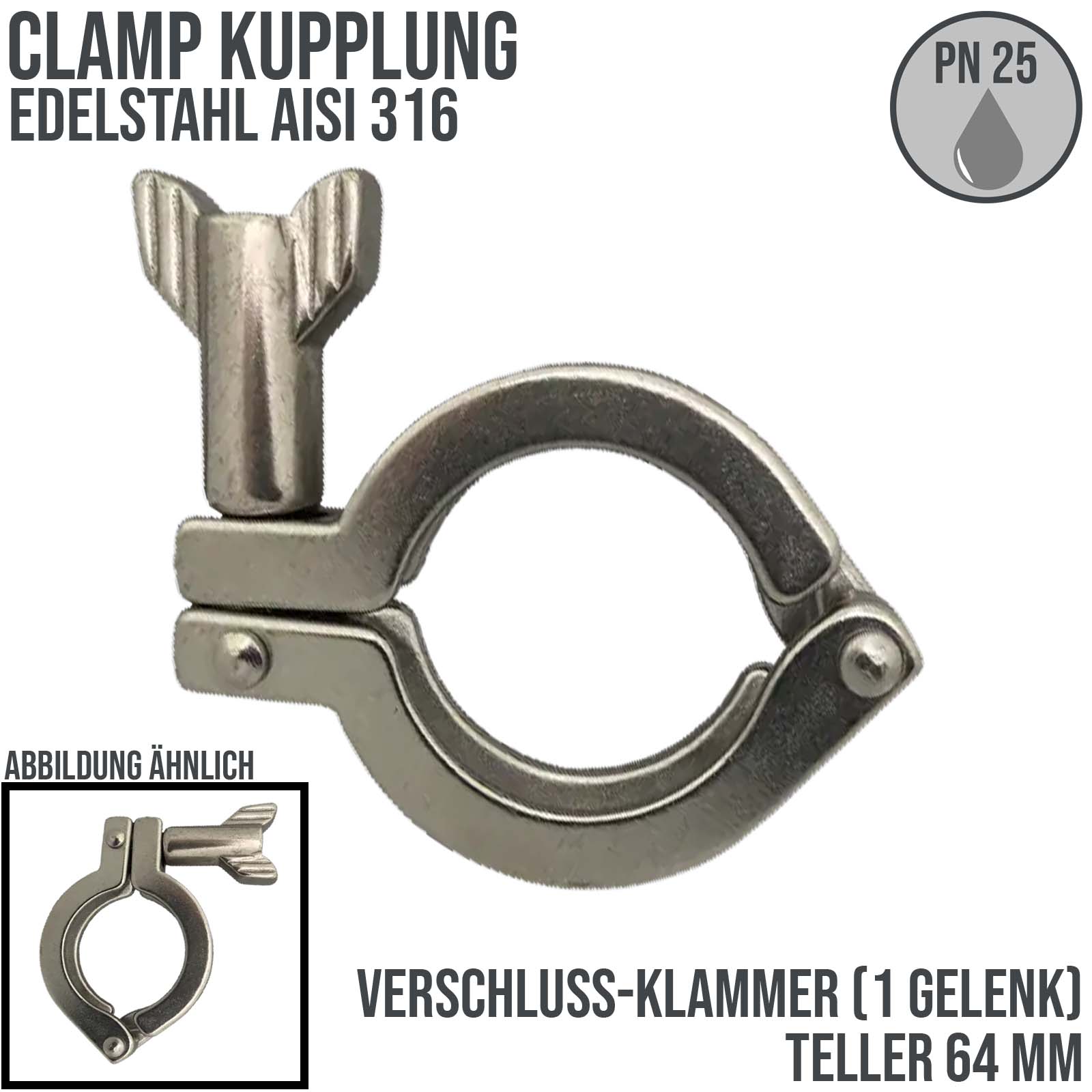

CLAMP Verschluss Klammer (1-Gelenk) Teller 64 mm - PN 25 bar
Preis: 12.95 €* pro Stück
Deinschlauch24.de
CLAMP Verschluss Klammer (1-Gelenk) Teller 77 mm - PN 25 bar
Preis: 14.95 €* pro Stück
Deinschlauch24.de

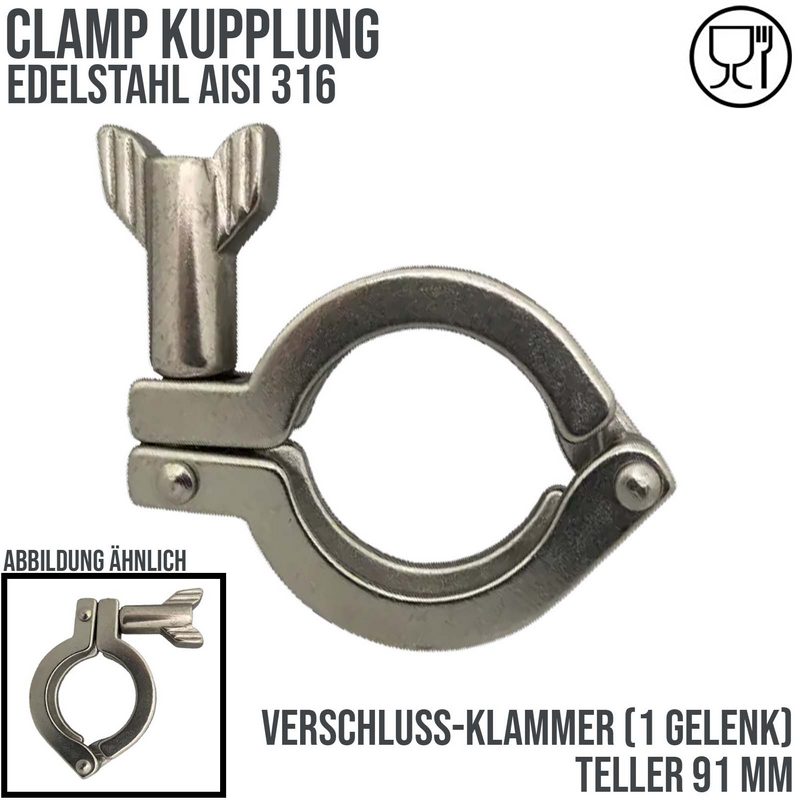

CLAMP Verschluss Klammer (1-Gelenk) Teller 91 mm - PN 25 bar
Preis: 15.95 €* pro Stück
Deinschlauch24.de
CLAMP Verschluss Klammer (1-Gelenk) Teller 106 mm - PN 25 bar
Preis: 28.95 €* pro Stück
Deinschlauch24.de
CLAMP Verschluss Klammer (1-Gelenk) Teller 119 mm - PN 25 bar
Preis: 17.95 €* pro Stück
Deinschlauch24.de
CLAMP Verschluss Klammer (2-Gelenke) Teller 25,4 mm - PN 25 bar
Preis: 8.95 €* pro Stück
Deinschlauch24.de
CLAMP Verschluss Klammer (2-Gelenke) Teller 34 mm - PN 25 bar
Preis: 8.95 €* pro Stück
Deinschlauch24.de
CLAMP Verschluss Klammer (2-Gelenke) Teller 50,5 mm - PN 25 bar
Preis: 9.95 €* pro Stück
Deinschlauch24.de

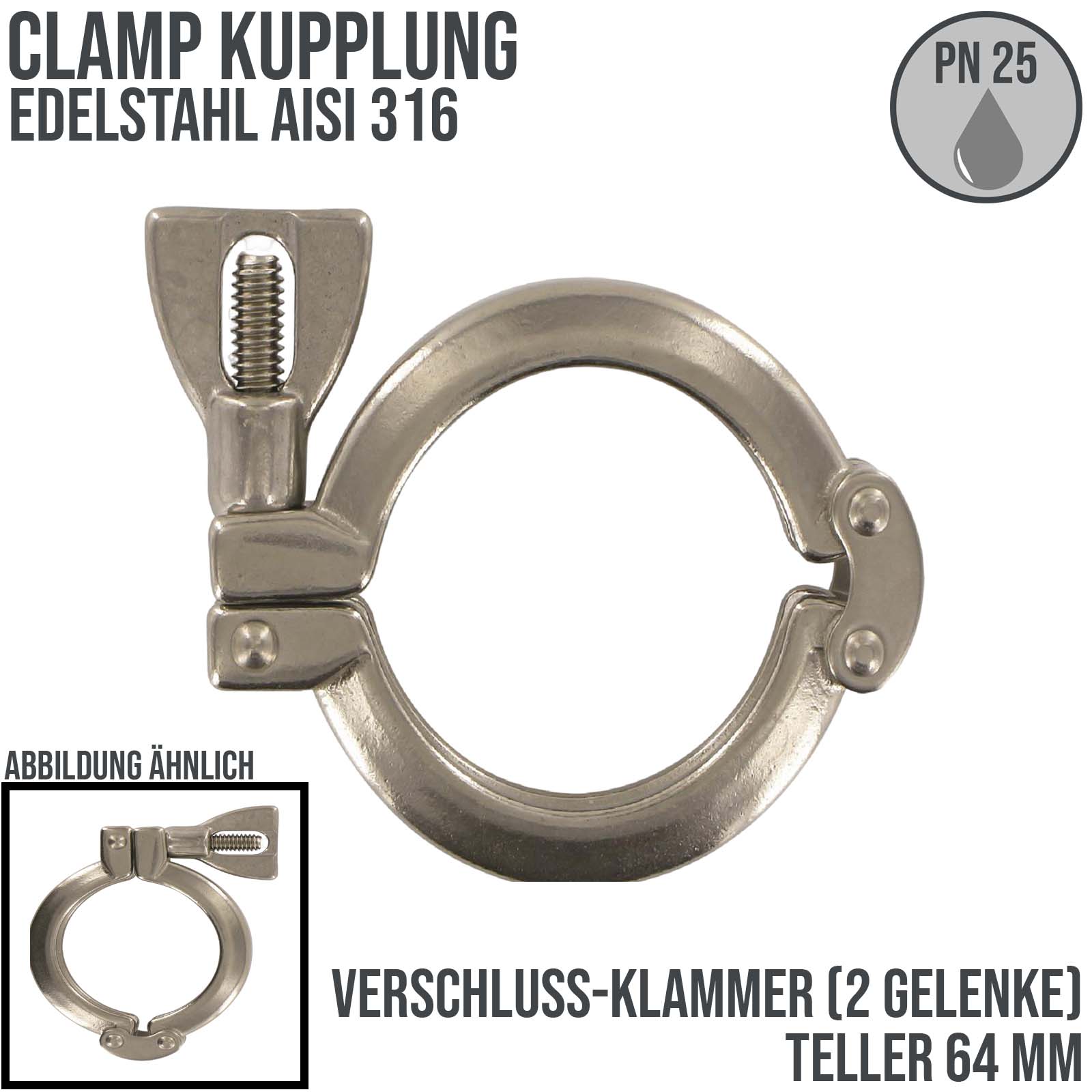

CLAMP Verschluss Klammer (2-Gelenke) Teller 64 mm - PN 25 bar
Preis: 11.95 €* pro Stück
Deinschlauch24.de

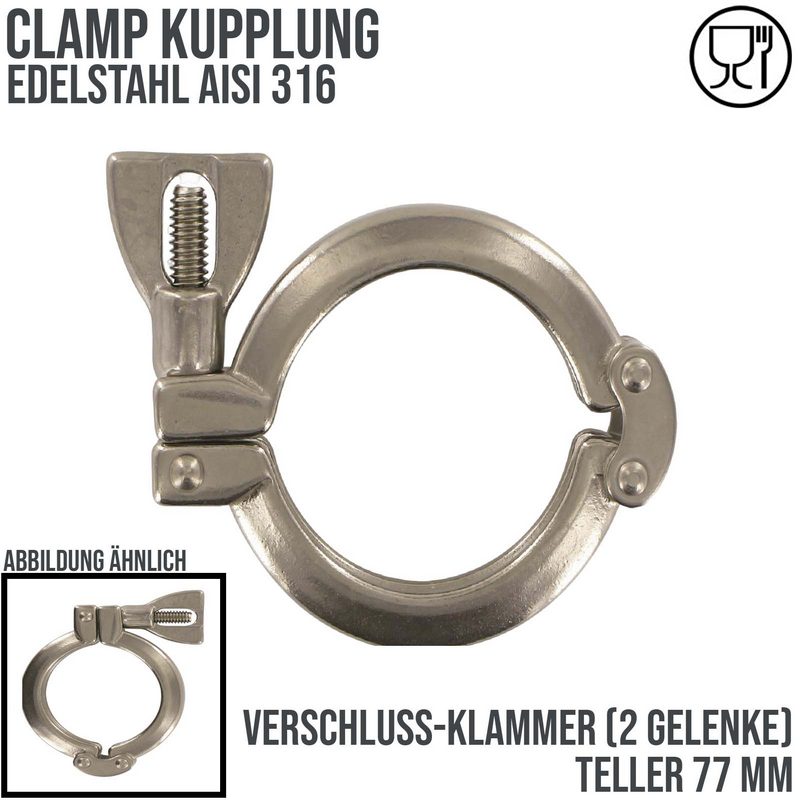

CLAMP Verschluss Klammer (2-Gelenke) Teller 77 mm - PN 25 bar
Preis: 13.95 €* pro Stück
Deinschlauch24.de
CLAMP Verschluss Klammer (2-Gelenke) Teller 91 mm - PN 25 bar
Preis: 15.95 €* pro Stück
Deinschlauch24.de

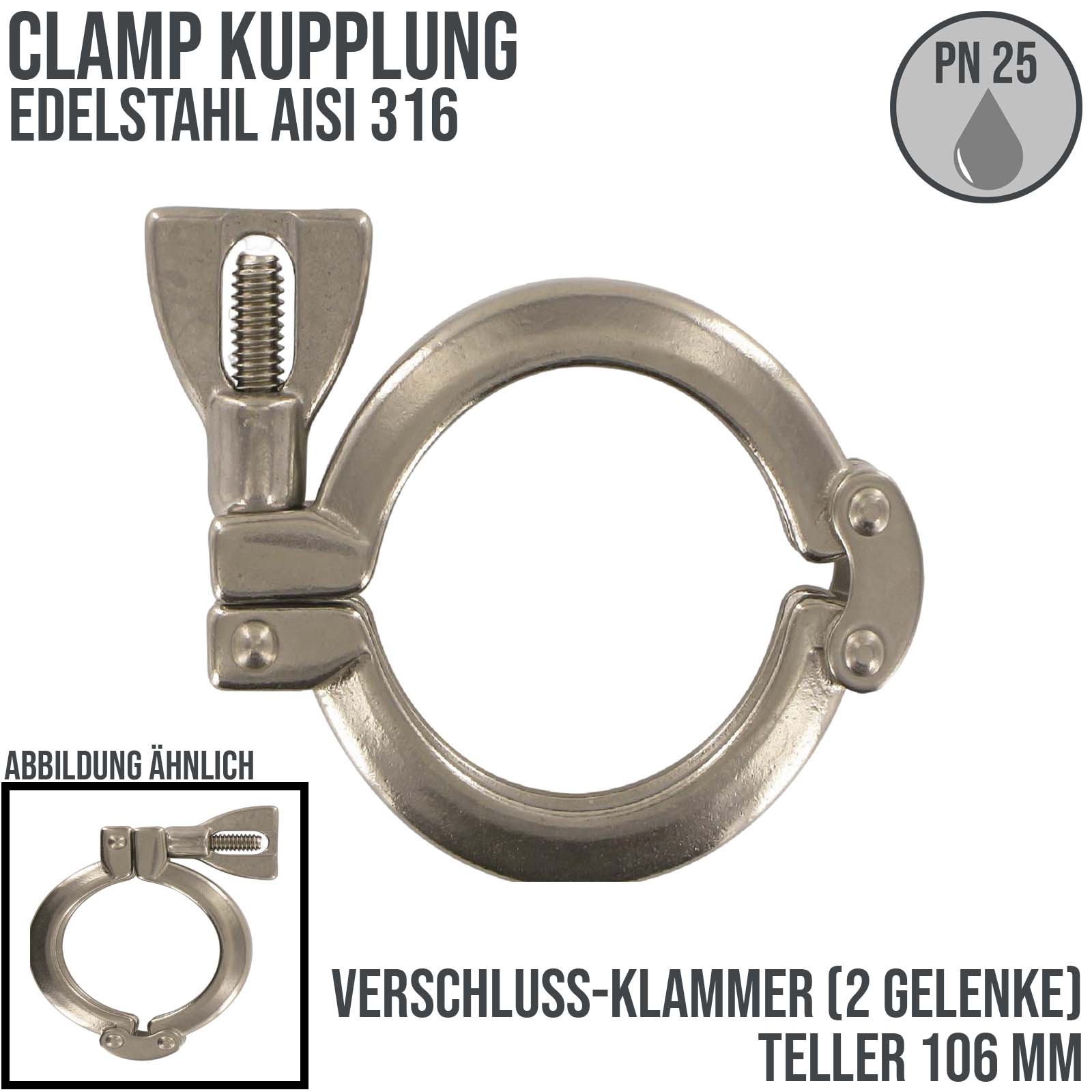

CLAMP Verschluss Klammer (2-Gelenke) Teller 106 mm - PN 25 bar
Preis: 18.95 €* pro Stück
Deinschlauch24.de
